OZV3
長距離通信が可能な無線モジュールです
920MHz帯長距離無線モジュール
SIZE:W40×D20×H3.4mm
| 動作モード | 2つの通信モードを搭載(切り替え可) ・長距離通信モード ・高速通信モード |
|---|---|
| 通信プロトコル | 独自方式で１:N通信を実現 |
| 消費電力 | 単三電池で数年間 低消費動作モードを実装 |
| アンテナ | アンテナ直付け、または外部アンテナを接続可能 |
| 周波数帯 | 920.6～927.6MHz内で3モード 長距離通信モード125kHz：7ch 長距離通信モード250kHz：7ch 高速通信モード：27ch |
| 無線通信規格 | ARIB STD-T108 |
| 変調方式 | 長距離通信モード：直接拡散 高速通信モード：FSK |
| 消費電流 | 送信時：30mA 受信時：15mA Sleep時：27μA |
| 空中線電力 | 長距離通信モード：20mW 高速通信モード：3mW |
| 最大伝送速度 | 長距離通信モード：0.2～6kbps ※設定により変わります 高速通信モード：50kbps |
| 電源定格 | DC 3.0V(2.7V～3.3V) |
アンテナパターンが異なる３種類の基板を製作するにあたり、
部品の共通化及び配線、ベタパターンの共通化を意識して設計しました。
（厳密には、アンテナパターン周辺は個々に異なりますが）
そうすることによって、部品を一括購入でき、コストは勿論、
開発期間短縮が可能となりました。また、配線、ベタパターンの共通化することで
アートワークイニシャル軽減させることができました。
お客様に沿った使い方ができるよう、さまざまな機能を搭載してます！
ＰＣ・タブレットと接続すれば簡単操作で、モード切替やＩＦ設定ができます。
接続機器はもちろんのこと、離れた機器にも遠隔操作が可能です。
チップ性能をフルに生かせるよう工夫してますが、ご希望あれば、一度ご相談ください！
カスタムもおまかせください。
ＰＣソフトの提供・開発の相談も承ってます。

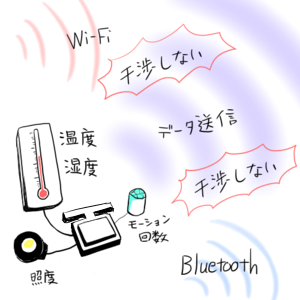

温度・照度・湿度・モーション等のセンサデータを送信させ、社内の温度・防犯管理システムを構築できます。920MHz帯無線モジュールの場合、Wi-fiやBluetooth等の電波に対し干渉しあうこと無く、データを収集することが出来ます。

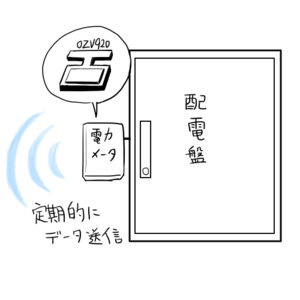

配電盤に電力メータを設置し、OZVからデータを定期的に送信し、遠隔地から消費電力の監視を行うデマンド監視システムを構築できます。

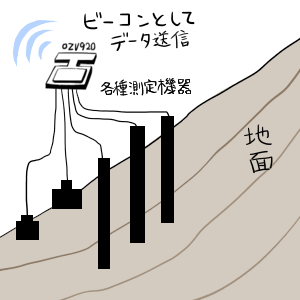

OZVを地すべり監視のビーコンとして、定期的にデータを送信させます。920MHz帯モジュールはモジュール単体での伝送距離が長く、雪が積もった中からでもデータ通信を行うことが可能です。
